مكان المنشأ:
Dongguan, الصين
اسم العلامة التجارية:
Fangsheng
إصدار الشهادات:
ISO9001:2015
رقم الموديل:
FHSTN1974TP
فيديو
فيديو
فيديو

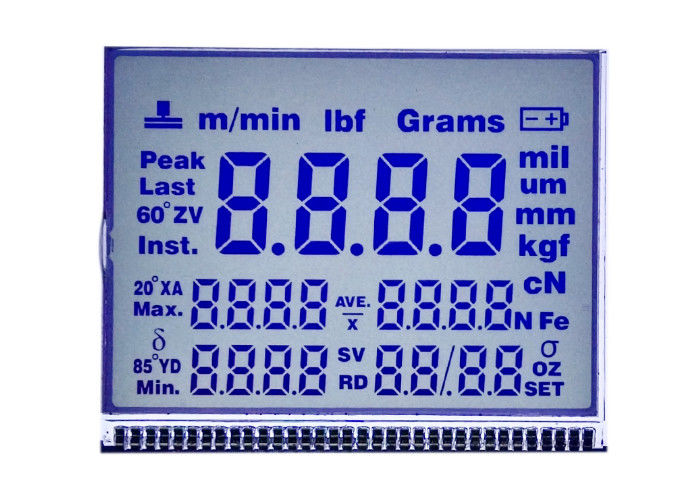

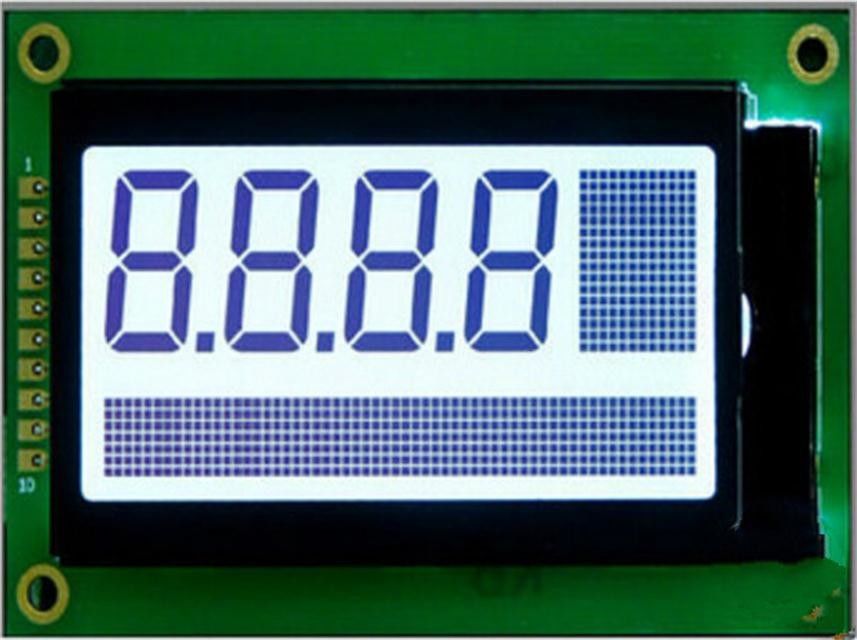

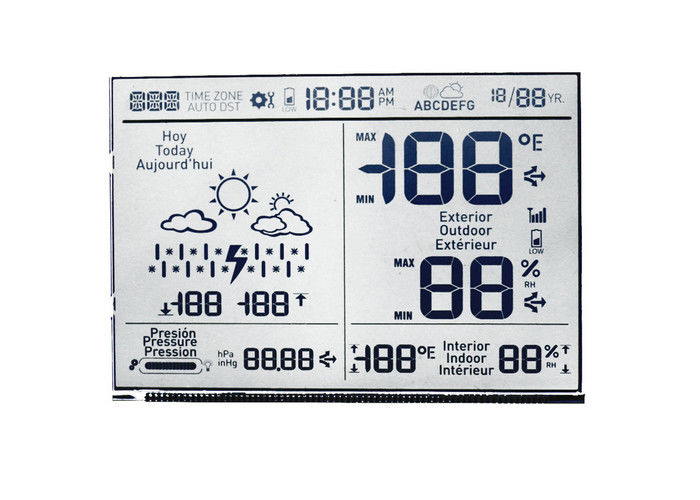

FSTN Lcd Display Module Custom 7 Segment Lcd Panel High Contrast Lcd أحرف Lcd Display
شاشة FSTN و STN LCD عالية التباين وشاشة عرض واسعة.عادة ما تكون خلفية زرقاء ورسم أبيض (إضاءة خلفية بيضاء LED) ،
سعر الوحدة أعلى من شاشة LCD TN أو HTN ويمكن استخدامه في منتجات الإلكترونيات الراقية.
1: شاشة عرض LCD صغيرة
2: سعر معقول
3: سعة كبيرة
4: Certificate ISO; 4: شهادة ISO ؛ Rohs, REACH بنفايات ، تصل
5: البعد حسب طلب الزبون
6: STN شاشة عرض زرقاء صغيرة
أ. معلومات أساسية:
بند | المحتوى | وصف |
1 | عرض حجم المخطط التفصيلي | 74 (ح) * 55 (عرض) * 1.1 مم (T) |
2 | عرض الحجم | 70 (ح) * 50 (عرض) مم |
3 | الجهد االكهربى | 3.3 فولت ، 5.0 فولت |
4 | درجة حرارة التشغيل | -30 ～ 80 ℃ |
5 | معلمة محرك الأقراص | 1/4 واجب 1/3 التحيز |
6 | الإضاءة الخلفية | 4 قطع الصمام |
7 | اللون | أبيض |
8 | واجهه المستخدم | دبوس |
حجم شاشة LCD (مم):
Customers should tell us viewing area size or total LCD size in millimeter(length,width). يجب على العملاء إخبارنا بعرض حجم المنطقة أو إجمالي حجم شاشة LCD بالملليمتر (الطول والعرض). We will help you design a final and economic LCD size. سنساعدك في تصميم حجم شاشة LCD نهائي واقتصادي.رسومات LCD (الشخصيات والرموز)
يجب على العملاء إرسال رسومات LCD بسيطة (رسم CAD رسمي أو رسم تخطيطي) إلينا ، ثم سنفهم عدد الأجزاء التي سيجريها ، سيعمل مهندسنا على رسم رسم LCD رسمي للحصول على موافقتك.نوع LCD:
1) TN ، 2) HTN ، 3) STN ، 4) FSTN ، 5) VAجهد التشغيل LCD:
الجهد التشغيل LCD يصل إلى رقاقة محرك LCD.
عادة ، نطاق الجهد التشغيل LCD هو 2.8 ~ 5.0V.
نوصي باستخدام جهد التشغيل 3.0V أو 3.3V أو 5V.
نوع المستقطب الخلفي:
هناك ثلاثة أنواع من المستقطب: مستقطب ناقل الحركة ؛ المستقطب الانعكاسي والمستقطب العاكس.
إذا لم يكن هناك ضوء خلفي LED ، يرجى اختيار المستقطب العاكس.
إذا كانت الإضاءة الخلفية LED ضرورية ، فيمكنك اختيار ناقل الحركة أو المستقطب الانعكاسي.
Transflective polarizer is better and expensive than transmission polarizer.But transflective LCD will have a uniform light result compared with transmission polarizer. المستقطب الانعكاسي أفضل ومكلف من مستقطب ناقل الحركة ، لكن شاشة LCD الانعكاسية سيكون لها نتيجة ضوء موحدة مقارنة مع مستقطب النقل. What is more,when LED backlight is off, transflecitve LCD will also have a good display result. والأكثر من ذلك ، أنه عندما يكون ضوء LED الخلفي مطفأ ، فإن شاشة LCD الناقلة تمامًا ستحقق نتيجة عرض جيدة.
بالنسبة إلى مستقطب ناقل الحركة ، عندما تكون شاشة LCD سلبية أو إضاءة خلفية LED قيد التشغيل دائمًا ، فمن الأفضل استخدام مستقطب ناقل الحركة.
الشحن: طريقة صريحة مثل DHL ، Fedex ، EMS ، UPS ، الشحن الجوي ، الشحن البحري ، أي طريقة شحن تفضلها.
