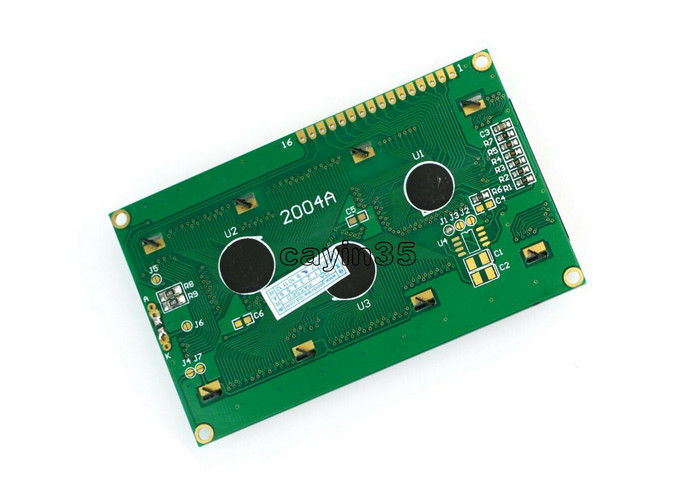

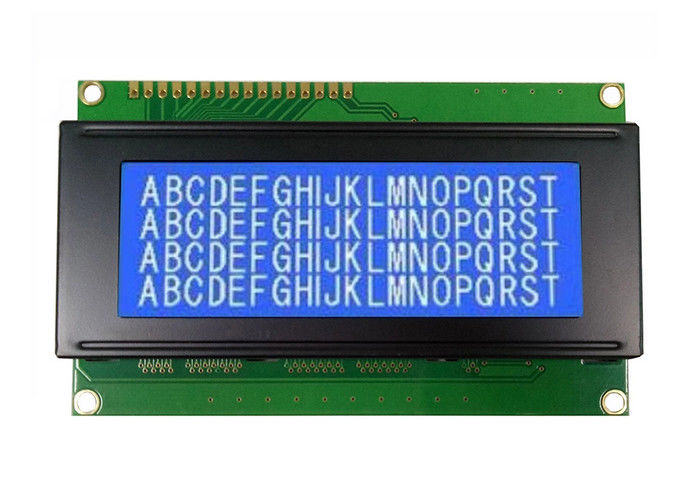

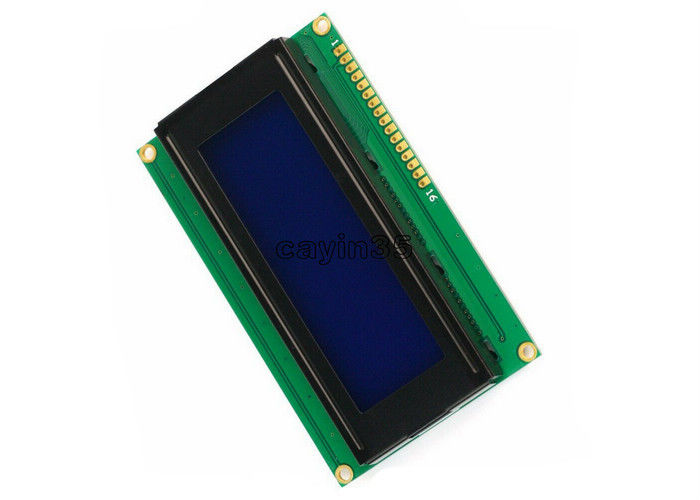

2004 204 20 × 4 وحدة عرض نقطية LCD وحدة تحكم IC Blacklight الأزرق
تفاصيل المنتج:
| مكان المنشأ: | Dongguan, الصين |
| اسم العلامة التجارية: | Fangsheng |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | 2004A البوليفيين |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 500 |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | كيس فقاعة + نفطة + مربع رغوة + الكرتون |
| وقت التسليم: | 3 ~ 5 أيام عمل |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، بأي بال |
| القدرة على العرض: | 200K مجموعات / شهر |
|
معلومات تفصيلية |
|||
| مصفوفة النقاط: | 20 * 4 نقاط | الجهد االكهربى: | 5.0V |
|---|---|---|---|
| نوع شاشات الكريستال السائل: | STN Lcd | عرض أسلوب: | transmissive |
| تسليط الضوء: | شاشة LCD نقطية,وحدة شاشة LCD ملونة |
||
منتوج وصف
2004 204 20x4 حرف شاشة LCD وحدة تحكم IC Blacklight الأزرق
أ. المعلومات الأساسية:
2. يمكن ربط الوحدة بسهولة مع وحدة MCU.
3. تنسيق العرض: 20 حرفا 4 خطوط.
4. إنه لأمر رائع لمشروع اردوينو القائم.
5. امدادات التيار الكهربائي: 5V.
6. تجميعها بالكامل واختبارها المسلسل LCD 20x4 وحدة.
7. نص أبيض ، الخلفية الزرقاء.
8. التناظرية واجهة.
9. الحجم: 98 × 60 × 12 ملم.
بند | يحتوى | وصف |
1 | عرض حجم المخطط التفصيلي | 98 (الارتفاع) * 55 (العرض) * 3.55 مم (T) |
2 | عرض الحجم | 70.4 (H) * 20.8 (W) مم |
3 | الجهد االكهربى | 3.3 فولت ، 5.0 فولت |
4 | درجة حرارة التشغيل | -20 ~ 70 ℃ |
5 | محرك المعلمة | الواجب 1/16 ، التحيز 1/5 |
6 | الخلفية | الأبيض بقيادة الولايات المتحدة |
7 | اللون | أزرق أو أصفر - أخضر |
8 | محرك IC | ST7920 |
مواصفات العرض :
مخطط الهيكل :
رقم التعريف الشخصي | رمز | وظيفة | تعليق | |
| 1 | VSS | مزود الطاقة | 0V | |
| 2 | VDD | + 5V | ||
| 3 | فو | لشاشات الكريستال السائل | متغير | |
| 4 | RS | تسجيل حدد (H: البيانات L: التعليمات | ||
| 5 | R / W | L: MPU إلى LCM H: LCM إلى MPU | ||
| 6 | E | مكن | ||
| 7 | DB0 | بت البيانات 0 | ||
| 8 | DB1 | بت البيانات 1 | ||
| 9 | DB2 | بت البيانات 2 | ||
| 10 | DB3 | بت البيانات 3 | ||
| 11 | DB4 | بت البيانات 4 | ||
| 12 | DB5 | بت البيانات 5 | ||
| 13 | DB6 | بت البيانات 6 | ||
| 14 | DB7 | بت البيانات 7 | ||
| 15 | ا | أنود وحدة الصمام | ||
| 16 | ك | كاثود وحدة الصمام | ||
